当店自慢の組立工程　Part. 2　（ヘッド調整、ブレーキ＆クランク取り付け）

1.

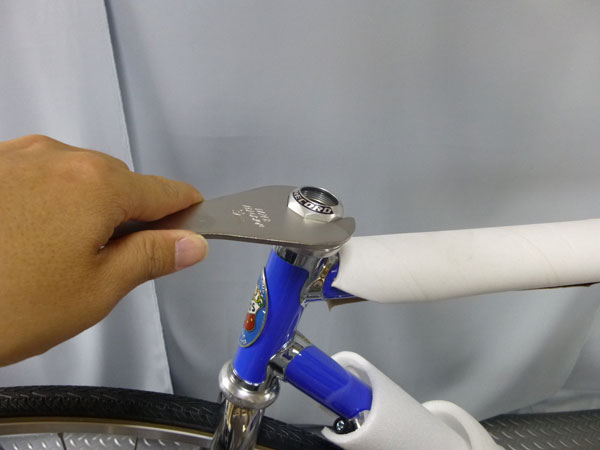

 GIOS ROADBIKE COMPACT PRO Assembling Head　Parts（ジオス ロードバイク コンパクト プロ 組立 ヘッドパーツ外す） ・ステムを外し、ヘッドパーツを外します。

2.

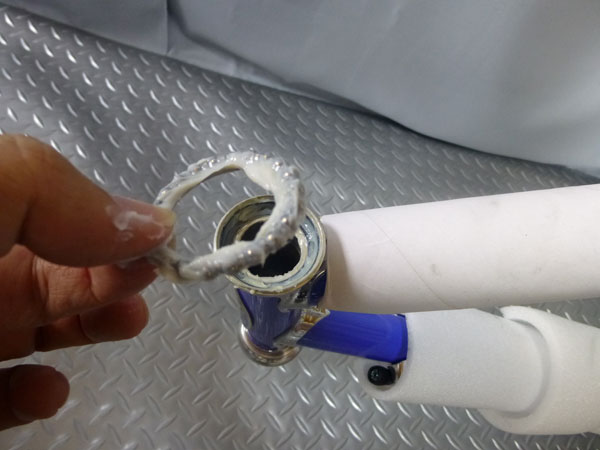

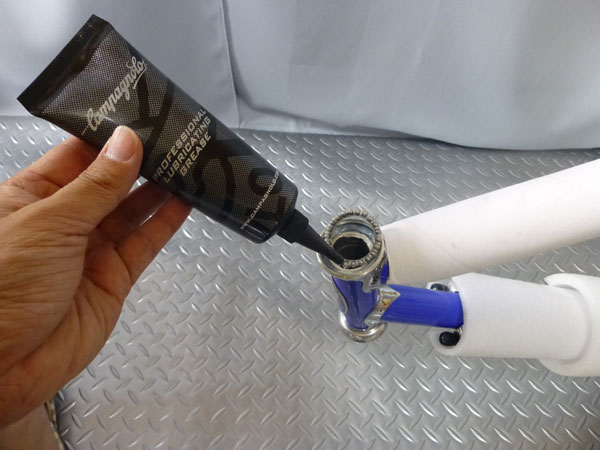

 GIOS ROADBIKE COMPACT PRO Assembling Head Grease up（ジオス ロードバイク コンパクト プロ 組立 ヘッドパーツ グリスアップ） ・ヘッドパーツをバラしてグリスアップします。
・カップ＆コーンベアリングの「COMPACT PRO」にはグリスを多めに付けます。

3.

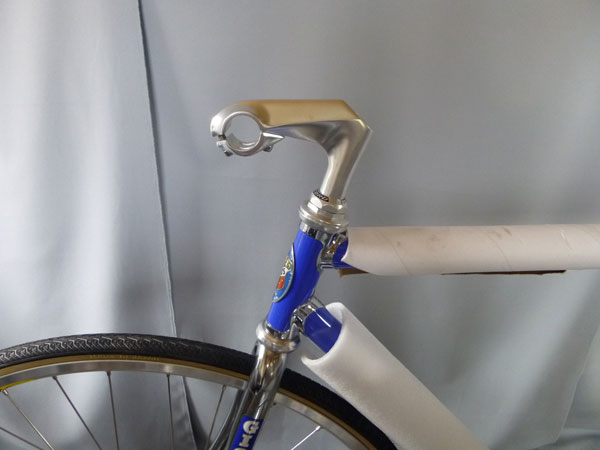

 GIOS ROADBIKE COMPACT PRO Assembling Stem（ジオス ロードバイク コンパクト プロ 組立　ステム仮止め） ・ヘッドパーツ、ステムを仮止めします。

4.

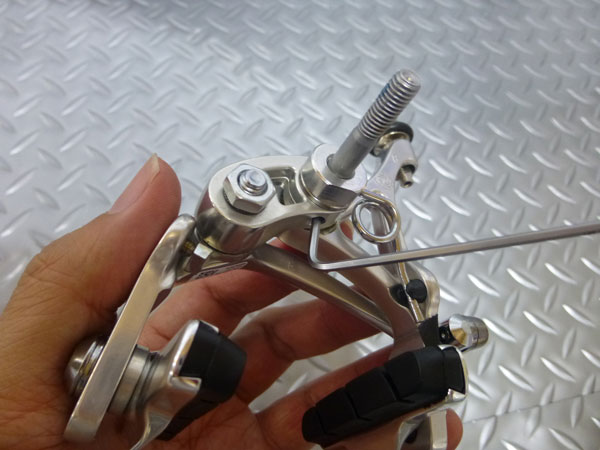

 GIOS ROADBIKE COMPACT PRO Assembling Brake（ジオス ロードバイク コンパクト プロ 組立 ブレーキキャリパー調整） ・ブレーキキャリパーの動きをチェックし、各部ネジの緩みをチェックします。
・センター調整ボルトが振動で緩みそうであればロックタイトで緩み防止をします。

5.

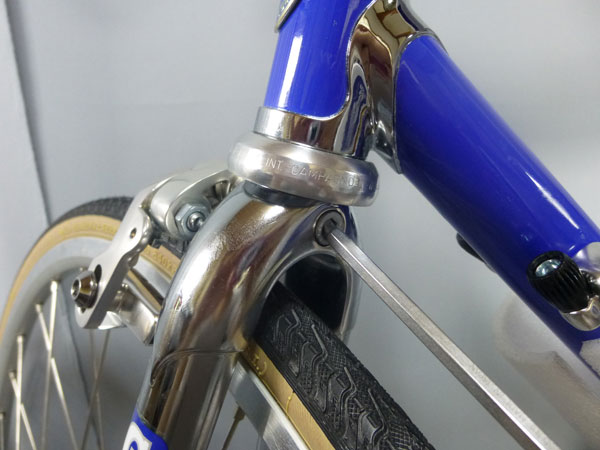

 GIOS ROADBIKE COMPACT PRO Assembling Brake（ジオス ロードバイク コンパクト プロ 組立 ブレーキキャリパー仮止め） ・前後ブレーキキャリパーをフレームに仮付けします。

6.

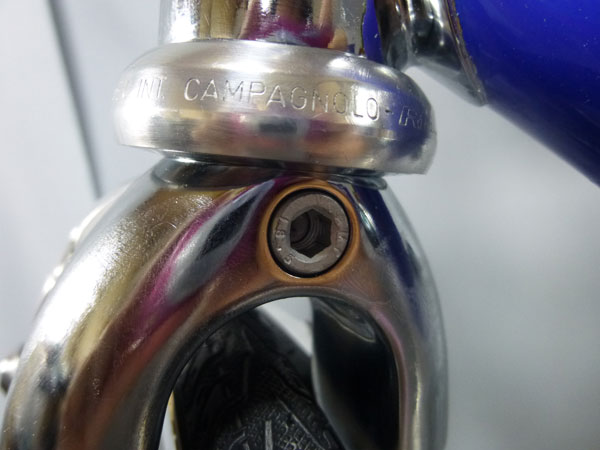

 GIOS ROADBIKE COMPACT PRO Assembling Brake Nut（ジオス ロードバイク コンパクト プロ 組立 ブレーキキャリパー ナット確認) ・ブレーキキャリパー取り付けナットの「かかり」が適正になるように、ナットの長さを調整します。

7.

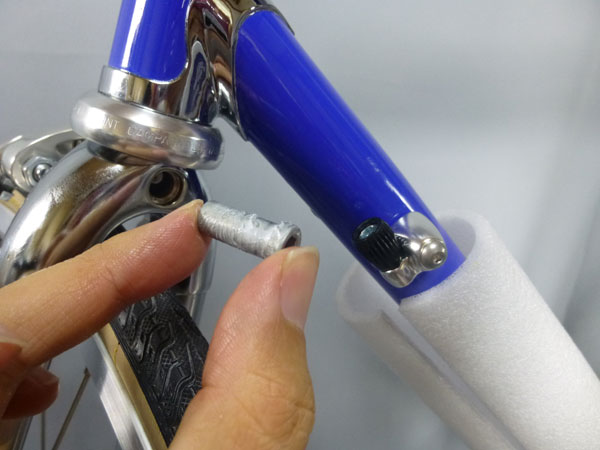

 GIOS ROADBIKE COMPACT PRO Assembling Brake Nut Grease Up（ジオス ロードバイク コンパクト プロ 組立 ブレーキキャリパーナット グリスアップ） ・ナットの長さが決まれば、ナットの外側にグリスを塗ります。
・フレームやフォークを電食から守る為に行います。

8.

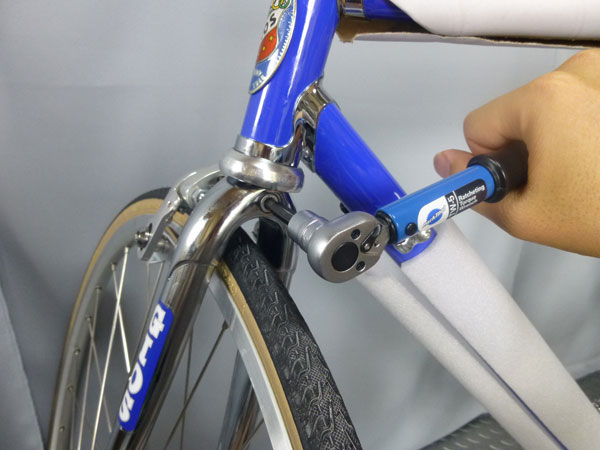

 GIOS ROADBIKE COMPACT PRO Assembling Brake Fixed（ジオス ロードバイク コンパクト プロ 組立 ブレーキキャリパー固定） ・トルクレンチを使い、適正トルクで前後ブレーキアーチを固定します。

9.

 GIOS ROADBIKE COMPACT PRO Assembling Crank（ジオス ロードバイク コンパクト プロ 組立 クランク取り外し）

・クランクを外します。
・カンパニョーロのアテナコンポを使う「COMPACT PRO」はプーラーで圧入されている左クランクを外します。

10.

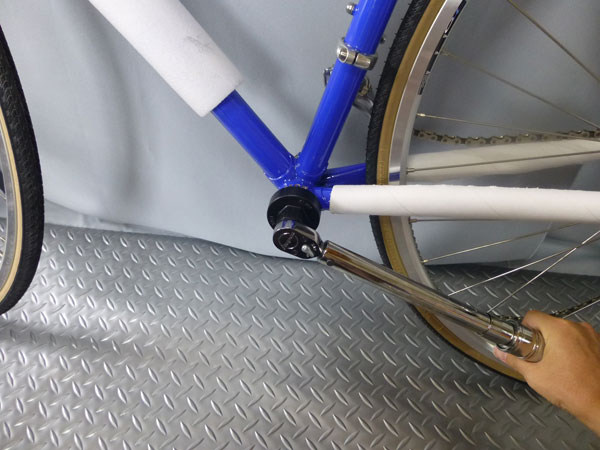

 GIOS ROADBIKE COMPACT PRO Assembling BB（ジオス ロードバイク コンパクト プロ 組立 BB締め付け） ・トルクレンチを使い、適正トルクで左右のBBユニットが固定されてるかどうか確認します。

11.

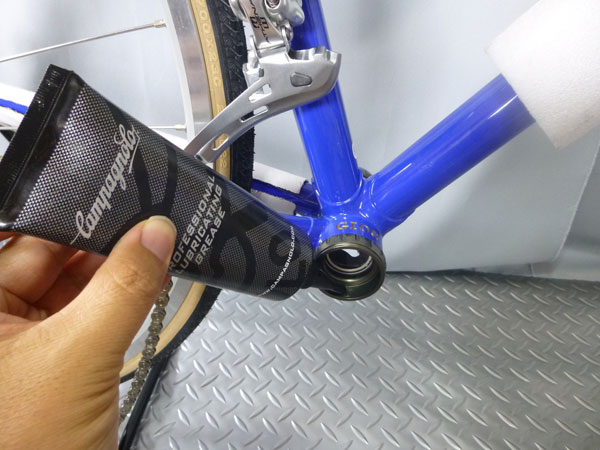

 GIOS ROADBIKE COMPACT PRO Assembling BB Grease Up（ジオス ロードバイク コンパクト プロ 組立 BBグリスアップ） ・BBユニット内部をグリスアップします。

12.

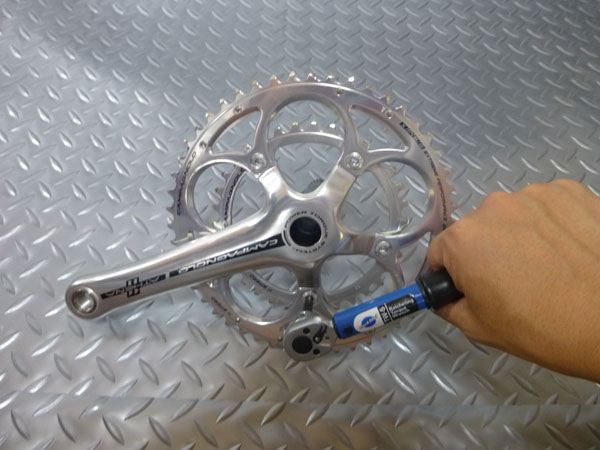

 GIOS ROADBIKE COMPACT PRO Assembling Chainring Bolt（ジオス ロードバイク コンパクト プロ 組立 チェーンリング ボルト） ・トルクレンチを使い、適正トルクでクランクのチェーンリング固定ボルトが固定されてるかどうか確認します。

13.

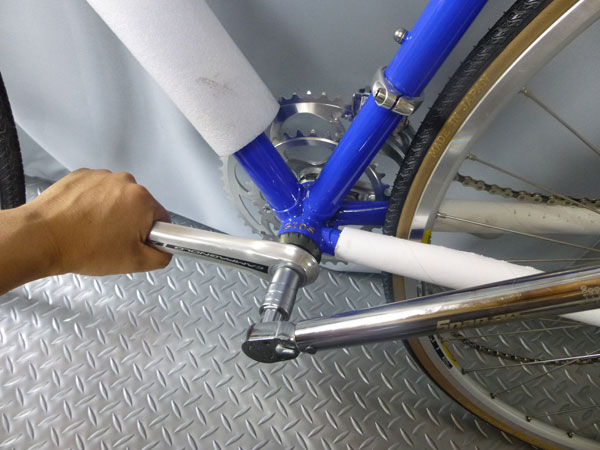

 GIOS ROADBIKE COMPACT PRO Assembling Power Torque Crank Fixed（ジオス ロードバイク コンパクト プロ 組立 クランク取り付け） ・トルクレンチを使い、適正トルクでクランクのセンターボルトを固定します。

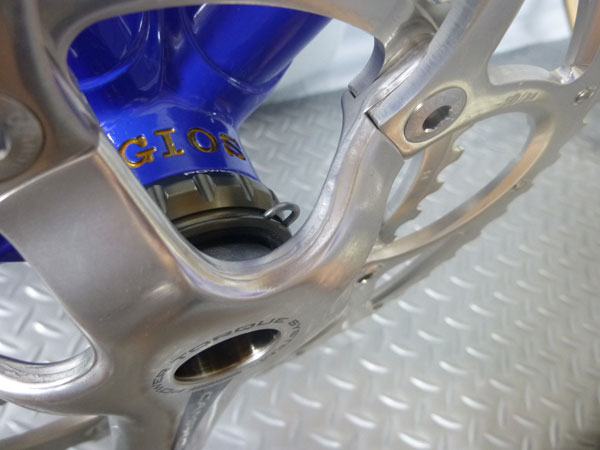

・カンパニョーロのアテナコンポを使う「COMPACT PRO」は右クランク脱落防止ピンも忘れずに取り付けます。

14.

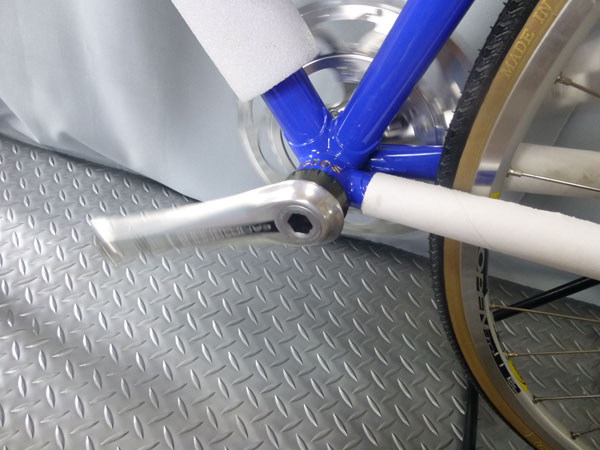

 GIOS ROADBIKE COMPACT PRO Assembling Crank Spin（ジオス ロードバイク コンパクト プロ 組立 クランク回転チェック） ・チェーンとフロントディレーラーを外し、クランクがスムーズに回転すればOKです。
